Przekrój Płyty Fundamentowej jest niezwykle istotnym elementem prawidłowego wykonania fundamentu. Od właściwego zaprojektowania i wykonania zależy trwałość i bezpieczeństwo całego budynku. W niniejszym artykule omówimy, jak prawidłowo wykonać przekrój płyty fundamentowej w różnych warunkach gruntowych - w żwirowcu, pod rurami wodnymi czy na podłożu słabym niespoistym. Przekażemy praktyczne wskazówki, jak uniknąć najczęstszych błędów.

Kluczowe wnioski:
  • Grubość i zbrojenie płyty dostosuj do warunków gruntowych.
  • Pamiętaj o warstwie ochronnej zbrojenia i otulinie betonowej.
  • Izolacja przeciwwilgociowa musi być szczelna i ciągła.
  • Uwzględnij dylatacje, gdy płyta jest duża lub ma skomplikowaną geometrię.
  • Nie oszczędzaj na materiałach - to podstawa bezpieczeństwa budynku.

Jak Wykonać Zbrojenie w Płycie Fundamentowej?

Prawidłowe wykonanie zbrojenia ma kluczowe znaczenie dla wytrzymałości płyty fundamentowej. Przede wszystkim należy zastosować pręty zbrojeniowe o odpowiedniej średnicy i rozstawie. Zbrojenie główne układa się w dwóch kierunkach - podłużnym i poprzecznym.

Pręty układa się na specjalnych podkładkach dystansowych, aby zapewnić wymaganą grubość otuliny betonowej. Najczęściej stosuje się otulenie rzędu 5 cm. Bardzo ważne jest, aby zbrojenie nie stykało się bezpośrednio z gruntem.

Po ułożeniu zbrojenia trzeba sprawdzić jego stabilność i sztywność. Częstym błędem jest zbyt luźne ułożenie siatki zbrojeniowej, co może prowadzić do jej odkształceń podczas betonowania.

Na etapie betonowania należy zadbać, aby beton dokładnie otulił pręty i wypełnił całą objętość płyty fundamentowej. Tylko w ten sposób można uzyskać fundament o zakładanej wytrzymałości.

Główne Zasady Wykonywania Izolacji Płyty Fundamentowej

Izolacja przeciwwilgociowa płyty fundamentowej ma kluczowe znaczenie dla ochrony budynku przed wilgocią i wodą gruntową. Najczęściej wykonuje się ją z pap asfaltowych sklejanych na zakład.

Aby izolacja była skuteczna, musi spełniać kilka warunków. Przede wszystkim powinna być ułożona w sposób ciągły na całej powierzchni płyty. Bardzo ważne jest wykonanie szczelnych połączeń między arkuszami papy na zakład o szerokości min. 10 cm.

Trzeba pamiętać o wywinięciu papy na ściany na wysokość ok. 30 cm. W ten sposób zabezpieczymy mur przed podciąganiem kapilarnym wody gruntowej. Dodatkowo izolację należy zabezpieczyć przed uszkodzeniem podczas betonowania np. warstwą styropianu.

Wykonanie dobrej izolacji wymaga doświadczenia i staranności. Tylko wtedy zapewni ona szczelną ochronę przed wilgocią przez całe dziesięciolecia.

Czytaj więcej: Domek Brda na Wydmie w Środku Lasu. Wycieczka na Kaszuby Połączona z Wypoczynkiem.

Optymalna Grubość Płyty Fundamentowej w Zależności od Rodzaju Gruntu

Jednym z kluczowych parametrów projektowych płyty fundamentowej jest jej grubość. Powinna być ona dostosowana do rodzaju gruntu w podłożu i obciążeń od budynku.

W przypadku słabych gruntów niespoistych, np. piasków, zaleca się grubość płyty min. 40 cm. Jeśli w podłożu występują grunty spoiste, grubość można zmniejszyć do 30 cm. Przy bardzo dobrych, skalistych gruntach wystarczą nawet 20 cm.

Oprócz rodzaju gruntu, grubość płyty zależy od wielkości i konstrukcji budynku. Im większe obciążenia, tym grubsza powinna być płyta. W budynkach wielokondygnacyjnych zazwyczaj stosuje się płyty o grubości 40-60 cm.

Grubość płyty fundamentowej powinien określić konstruktor w projekcie budowlanym, a wykonawca bezwzględnie przestrzegać zaleceń projektowych.

Jak Zwiększyć Nośność Słabego Gruntu Pod Płytą Fundamentową?

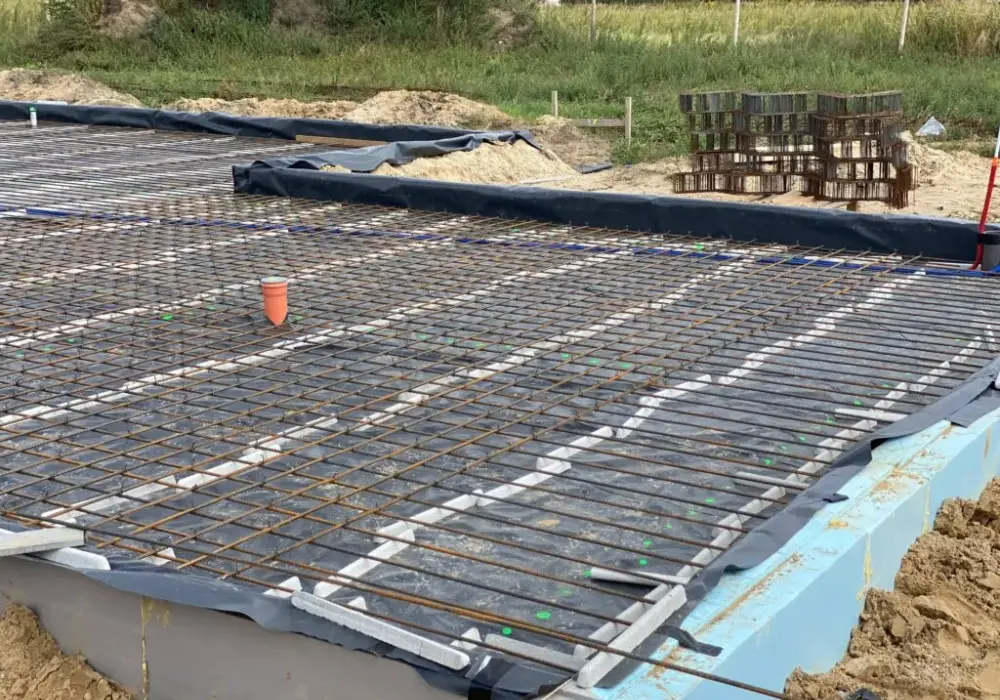

Przekrój Płyty Fundamentowej | Jak Prawidłowo Wykonać W Żwirowcu, Pod Rurami Wodnymi lub Na Podłożu Słabym Niespoistym

Słabe, niespoiste grunty, takie jak piaski czy żwiry, charakteryzują się niewielką nośnością. Aby można było bezpiecznie posadowić na nich płytę fundamentową, trzeba zastosować specjalne rozwiązania.

Najprostszym sposobem jest zwiększenie grubości płyty, co jednak generuje dodatkowe koszty. Innym rozwiązaniem jest wzmocnienie podłoża przez zagęszczenie lub wymianę gruntu.

Często stosuje się także pale lub stopy fundamentowe, przenoszące obciążenia na głębsze, bardziej nośne warstwy. W przypadku dużych obciążeń można też wykonać dodatkowe zbrojenie w postaci siatki lub włókien.

Niezależnie od zastosowanej metody, kluczowe jest dopasowanie rozwiązania do lokalnych warunków gruntowych i obciążeń. Pozwoli to stworzyć stabilny i bezpieczny fundament budynku.

Kiedy Stosować Dylatacje w Płycie Fundamentowej?

Dylatacje to specjalne szczeliny wykonywane w płycie fundamentowej, które dzielą ją na mniejsze części. Mają one na celu umożliwienie niezależnych odkształceń i ruchów poszczególnych segmentów konstrukcji.

Dylatacje stosujemy w przypadku dużych lub mocno wydłużonych płyt fundamentowych. Zaleca się je także przy skomplikowanym kształcie płyty lub gdy posadowiona jest na gruntach o zróżnicowanej nośności.

Dylatacje powinny dzielić płytę na fragmenty o powierzchni do ok. 200 m2. Należy je lokalizować w newralgicznych miejscach, np. na styku części budynku o różnej wysokości.

Prawidłowo wykonane dylatacje zapobiegają powstawaniu rys i pęknięć w płycie na skutek odkształceń. Chronią tym samym cały budynek przed uszkodzeniami.

Jakie Błędy Pozwolić przy Wykonywaniu Płyty Fundamentowej?

Wykonanie płyty fundamentowej wymaga dużej staranności i przestrzegania zasad sztuki budowlanej. Najczęstsze błędy, których należy unikać, to:

  • Niedostosowanie grubości i zbrojenia płyty do rodzaju gruntu i obciążeń
  • Zastosowanie zbyt małej otuliny zbrojenia
  • Użycie betonu niezgodnego z projektem
  • Niewłaściwe zagęszczenie betonu podczas jego układania
  • Nieprawidłowe wykonanie lub pominięcie izolacji przeciwwilgociowej
  • Niezachowanie dylatacji w dużych płytach fundamentowych

Uniknięcie tych najczęstszych błędów pozwoli uzyskać solidny i trwały fundament pod budynek, zapewniający bezpieczeństwo jego konstrukcji.

Podsumowanie

Wykonanie płyty fundamentowej to jeden z kluczowych etapów budowy, od którego zależy bezpieczeństwo i trwałość całego budynku. W artykule omówiliśmy najważniejsze zasady i wskazówki, jak prawidłowo zaprojektować i wykonać płytę fundamentową w różnych warunkach gruntowych.

Przedstawiliśmy, jak dobrać grubość i zbrojenie płyty w zależności od podłoża. Podkreśliliśmy znaczenie izolacji przeciwwilgociowej i sposoby jej wykonania. Omówiliśmy też metody wzmacniania słabych gruntów pod płytą oraz zasady stosowania dylatacji.

Mam nadzieję, że przekazane informacje będą dla Ciebie pomocne i pozwolą uniknąć typowych błędów przy wykonywaniu płyty fundamentowej. Postaraj się zachować szczególną staranność na każdym etapie prac. To zapewni solidny i trwały fundament Twojego domu.

Jeśli masz jakieś pytania lub wątpliwości dotyczące fundamentów, zawsze możesz do mnie napisać. Chętnie udzielę fachowej porady i pomogę dobrać optymalne rozwiązanie.

Najczęstsze pytania

Grubość płyty fundamentowej zależy od rodzaju gruntu w podłożu i wielkości obciążeń od budynku. Przy słabych gruntach niespoistych (np. piaski) zalecana grubość to minimum 40 cm. W przypadku gruntów spoistych można zmniejszyć do 30 cm, a przy skałach nawet do 20 cm. Im większe obciążenia, tym grubsza powinna być płyta - w budynkach wielokondygnacyjnych 40-60 cm.

W płycie fundamentowej stosuje się zbrojenie główne z prętów o średnicy 12-16 mm i strzemion 6-8 mm. Układa się je w dwóch kierunkach - podłużnym i poprzecznym, tworząc siatkę zbrojeniową. Rozstaw prętów zależy od grubości płyty i obciążeń - zwykle co 15-25 cm.

Połączenie płyty ze ścianami powinno być sztywne i mocne. Najlepiej wykonać zbrojenie pionowe ze strzemion, które zakotwimy w płycie i powiążemy ze zbrojeniem ścian. Można też zastosować metalowe łączniki systemowe lub pręty gwintowane wklejane w otwory.

Pod płytą fundamentową stosuje się zazwyczaj izolację z pap asfaltowych sklejanych na zakład szerokości min. 10 cm. Najlepsze efekty daje papa podkładowa + 2 warstwy papy wierzchniego krycia. Izolacja powinna być wywinięta na ściany ok. 30 cm.

Betonowanie płyty fundamentowej powinno odbywać się warstwami grubości do 40 cm, zagęszczanymi za pomocą vibratorów wgłębnych. Należy zadbać o dokładne zagęszczenie betonu przy zbrojeniu i szalunkach. Tylko w ten sposób uzyskamy jednorodną, wytrzymałą konstrukcję.
